电子汽车衡80吨基础施工及安装说明

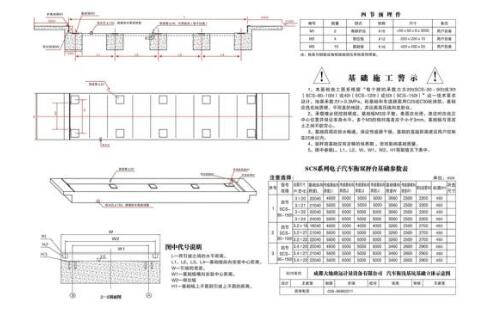

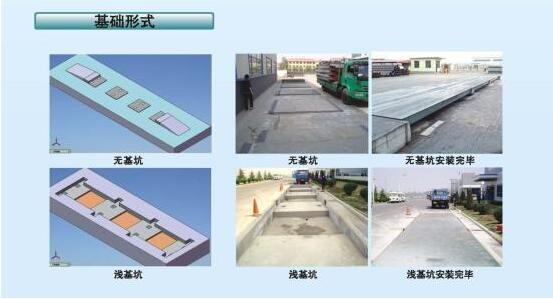

电子汽车衡80吨的安装形式一般有两种，一种为无基坑，另一种是浅基坑。浅基坑是指汽车衡安装在基坑里，秤台表面与地面相平的安装方式；无基坑的汽车衡在高出地面安装，可以经常性的清洁，不积水，费用比较便宜。一般选择无基坑式电子汽车衡安装方式。根据基础设计图样，结合现场地质条件进行施工设计。要求基础能承受20t～35t的预载荷；汽车衡的安装首先应该有比较适宜、宽敞的场地，并且应保证基础有较大的承载力。汽车衡的承载力对基础的要求：要根据不同地区、不同情况施工，各承重点承载力必须大于计量过程中可能出现的最大超载荷量。

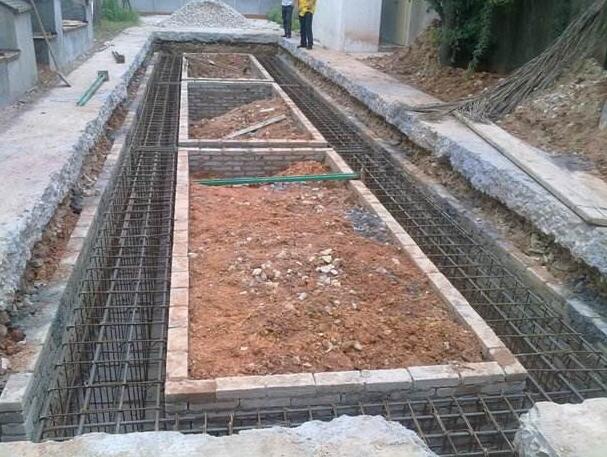

  设置排水通道，保证雨季顺畅排水，保证电子汽车衡不因下雨或其他原因而淹入水中；如果地基松软，应作加固处理，如铺设钢筋或打桩，以防基础下沉；基础必须下挖至当地冻土层以下；称重传感器底板台面中心的等高偏差要小于3mm，建议采用二次灌浆的办法来定位地脚螺栓和底板。安装时应注意以下几点：瑶朗电子汽车衡80吨

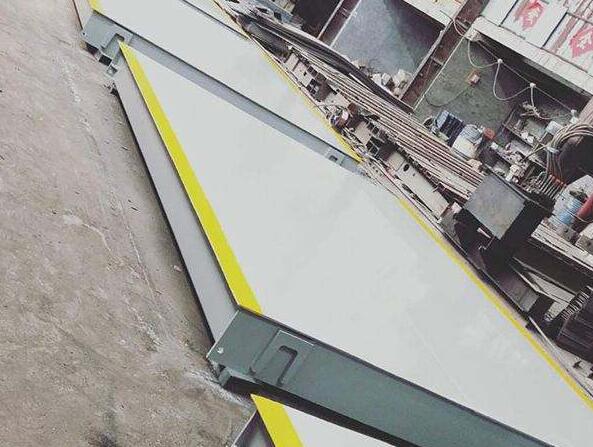

一、秤台就位:

依据基础设计要求，检查验收基础施工质量，复核称重传感器各支承底板的位置尺寸、水平和相对标高尺寸，检查接地点是否可靠等。

①在基坑内秤台传感器支点位置附近垫上方木，使秤台置于基坑内时，传感器不接触地面，用起重机将秤台平稳吊起落入基坑内；如果是多单元秤台，则应按秤台的搭接顺序逐节吊运到基坑内，特别要注意后一节秤台搭接到前一节秤台的传感器支承梁上，连接处用圆柱插销定位。

②秤台置于基坑后将限位基板放置在铸铁底板成钢质底板上。

③在连接件支承柱头部涂一层黄油，擦干净传感器支承孔，并与传感器连接起来。(注意：在连接件底下不得有异物)上海瑶朗电子汽车衡

④用千斤顶或超重设备顶起秤台，撤除垫在秤台下的方木，慢慢松开千斤顶，使秤台缓缓落下，并让连件底座入各限位基板的不绣钢垫板上。同时要保证连接件支承柱能自由活动，不得卡住。

⑤秤台就位后，用水平仪检查秤台水平度，同时检查和校正秤台四周间隙，使之符合安装要求。秤台的水平通过加减连接件底座下的不锈钢垫板来调整。(注意：要采取措施，确保连接件支承柱不被卡住。)

⑥打开秤台四角孔盖板，按限位螺母拧入限位螺栓、锁紧螺母，并使限位螺栓头部与传感器侧面间隙保持在(2-3)mm，然后锁紧螺母。如果限位隙调整不到规定要求，可调整限位基板位置。　　　　

⑦确认就位的秤台各已符合要求，然后按限位基板上的孔位，用手电钻在铸铁底板上。(注意：固定限位基板前应检查秤台四周间是否均匀合理。)

(3)接线

电子汽车衡80吨的线路连接包括称重传感器与接线盒的连接，接线盒与称重显示仪表的连接，称重显示仪表与打印机、大屏幕显示器、计算机等设备的连接。

① 称重传感器与接线盒的连接

将称重传感器的电缆线穿越秤台，经密封接头进入接线盒内，按照四芯或六芯电缆的不同色标，或经测量后按正负激励电源、正负反馈、正负信号接到接线盒内对应的焊盘或接线柱上。

②接线盒与称重显示仪表连接上海瑶朗电子汽车衡

  将专用屏蔽电缆线一端经密封接头进入接线盒内，各芯线接到接线盒内对应的焊盘或接线柱上，另一端穿过金属管焊接到对应于称重显示仪表的专用插头上，以便插入称重显示仪表的插座。

有三点需要注意：a.接线盒内输入、输出线接好后，要拧紧、拧牢并密封接头、放上干燥剂、做好防潮工作，然后才能固定接线盒盖板；b.对不同的称重传感器，要根据不同的色标区分输入、反馈、输出，一定不要搞错；c.对不同的称重显示仪表，使用的称重传感器插座、插头形式不一样，接法更不一样，也不要搞错。瑶朗电子汽车衡

③秤重显示仪表出厂时已配置好专用电缆线，用于称重显示仪表与打印机、大屏幕显示器、计算机等设备的连接。

二、场地方面:

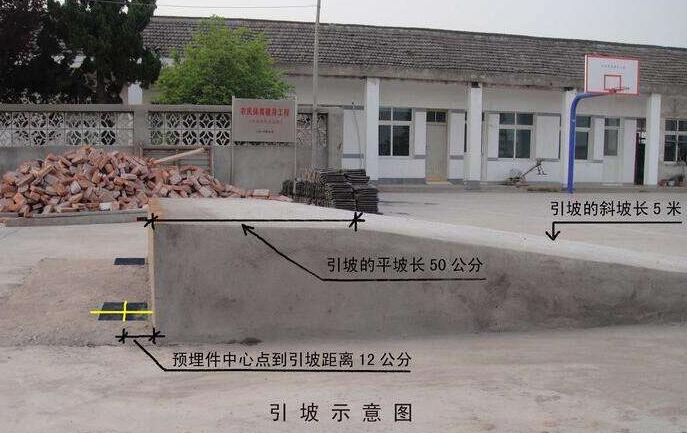

电子汽车衡80吨两端必须有足够长度的平直路供汽车上下秤台，两端直道要至少等于秤台长度；

三、道路方面：上海瑶朗电子汽车衡

影响电子汽车衡80吨安装位置的另一个因素就是每天称量的车数。

1、如果每天只称量二十车左右，一台汽车衡就应够用了，要设双向道路过磅；

2、如果每天要过50台车左右，则需要准备停车的地方，一台汽车衡也应该够用，最好再准备一条旁道；

3、如果每天远远超过100车，则应考虑两台汽车衡同时使用，每台汽车衡在两个方向均能称量重车或空车，并用有旁道。

四、磅房方面：

汽车应该停在哪儿？过磅时是否要排队？下大雪、下大雨或在旺季时又会发生什么情况？磅房应该靠近汽车衡，以便放置称重仪表，或者是计算机、打印机等设备，另外，要保证司磅员还可以与驾驶员联系、传递司秤单、确保汽车上秤、识别车牌号检查货物等等。

五、安装和检定方面：

在大多数情况下，都是由计量单位负责安装调试，厂家协助安装，以下几样东西需自备：

1、起重机（或铲车）、千斤顶（大于等于5t）2只；

2、水准仪，电焊机（需要时）及杂工两名；上海瑶朗电子汽车衡

3、安装调试后，检定合格并发给合格证书后，方可正式启用。上海瑶朗电子汽车衡
